振动筛

【进料粒度】：400mm

【生产能力】：8-800m3/h

【应用范围】：广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。

【产品介绍】：我公司生产的YZS圆振动筛是一种新型筛分设备，振动轨迹为圆，是专为采石场筛分料石设计的，也可供选煤、选矿、建材、电力及化工等部门作产品分级用。该筛机具有结构、激振力强、振动噪音小、易于维修、坚固耐用等特点。

全国24小时销售热线:13526863511

分享到：

产品介绍

我公司生产的YZS圆振动筛是一种新型筛分设备，振动轨迹为圆，是专为采石场筛分料石设计的，也可供选煤、选矿、建材、电力及化工等部门作产品分级用。该筛机具有结构、激振力强、振动噪音小、易于维修、坚固耐用等特点。我公司生产的振动筛产量能耗均达到国家标准，居国内外水平，备受各行业用户的好评。在结构上采用筒体式偏心轴激振器及偏块调节振幅，的铆钉连接装配式机架结构提高了设备使用寿命及弹簧减振装置减小了对基础的冲击力，是一种多层、高效的新型振动筛。

产品优势

1、采用轴偏心作为激振力，激振力强；
2、筛子横梁与筛箱采用高强度螺栓联结，无焊接；
3、筛机结构简单，维修方便快捷；
4、采用轮胎联轴器，柔性联接，运转平稳；
5、筛分效率高、处理量大、寿命长。

筛分、生产效率高
由于筛箱振动强烈，减少了物料堵塞筛孔的现象，使筛子具有较高的筛分效率和生产率。

构造简单、节能
由于构造简单，拆换筛面方便；筛分每吨物料所消耗的电能也少。

工作原理

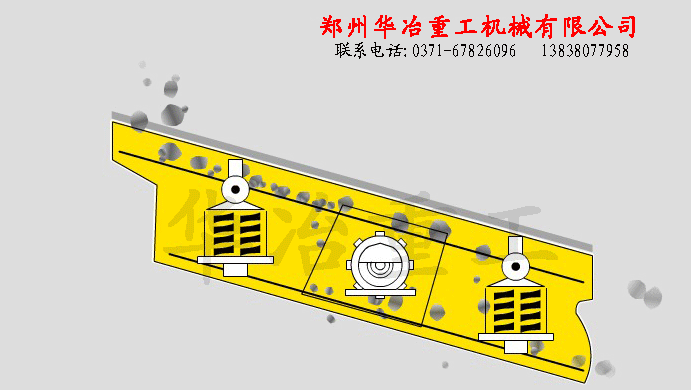

圆震动筛工作原理
电动机经三角带使激振器偏心块产生高速旋转。运转的偏心轴产生很大的离心力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。

技术参数

型号规格	筛网层数	筛网面积 (m²)	筛孔尺寸 (mm)	最大进料尺寸 (mm)	处理能力 (m³/h)	振动频率 (r/min)	双振幅 (mm)	电机功率 (kw)	筛面倾角 (°)	筛面规格 (mm)	总重量 (kg)	外形尺寸 (L×W×H) (mm)
2YK1225	2	6	4-50	400	8-60	800-970	8	5.5	20	1200×2500	3500	2930×1860×870
3YK1225	3	9	4-50	400	10-70	800-970	8	5.5	20	1200×2500	3850	3070×1860×1210
2YK1230	2	7.2	4-50	400	12-78	800-970	8	7.5	20	1200×3000	4200	3430×1860×870
3YK1230	3	10.8	4-50	400	13-80	800-970	8	7.5	20	1200×3700	4600	3570×1860×1210
2YK1237	2	8.88	4-50	400	15-86	800-970	8	7.5	20	1200×3700	4600	4050×1860×870
3YK1237	3	13.32	4-50	400	16-90	800-970	8	7.5	20	1500×3500	5200	4270×1860×1210
2YK1535	2	10.5	5-50	400	20-125	800-970	8	11	20	1500×3500	5890	4120×2210×1230
3YK1535	3	15.75	5-50	400	21-125	800-970	8	11	20	1500×3500	6700	4360×2210×1610
2YK1545	2	13.5	5-50	400	22-150	800-970	8	15	20	1500×4500	6330	5120×2210×1230
3YK1545	3	20.25	5-50	400	22-150	800-970	8	15	20	1500×4500	6800	5360×2210×1610
4YK1545	4	27	5-50	400	22-155	800-970	8	18.5	20	1500×4500	7800	5930×2210×2060
2YK1548	2	14.4	5-50	400	22.5-162	800-970	8	15	20	1500×4800	6980	5420×2210×1230
3YK1548	3	21.6	5-50	400	22.5-162	800-970	11	15	20	1500×4800	7700	5660×2210×1610
4YK1548	4	28.8	5-50	400	22.5-162	800-970	8	18.5	20	1500×4800	8700	6230×2210×2060
2YK1848	2	17.28	5-80	400	25-206	750	8	15	20	1800×4800	9080	5420×2550×1420
3YK1848	3	25.92	5-80	400	32-276	750	8	18.5	20	1800×4800	9600	5660×2550×1780
4YK1848	4	34.56	5-80	400	32-285	750	8	22	20	1800×4800	11100	6290×2550×2160
2YK1854	2	19.44	5-80	400	32-312	800-970	8	18.5	20	1800×5400	10150	5960×2550×1420
3YK1854	3	29.16	5-80	400	32-312	800-970	8	22	20	1800×5400	10840	6260×2550×1780
4YK1854	4	38.88	5-80	400	32-336	800-970	8	30	20	1800×5400	12840	6830×2550×2160
2YK2160	2	25.2	5-100	400	50-475	970	8	30	20	2100×2600	11780	6720×2840×1530
3YK2160	3	37.8	5-100	400	50-475	970	8	30	20	2100×2600	12800	7030×2840×1910
4YK2160	4	50.4	5-100	400	50-497	970	8	37	20	2100×2600	14800	7300×2840×2380
2YK2460	2	28.8	5-100	400	65-550	970	8	37	20	2400×6000	15600	7020×3140×1530
3YK2460	3	43.2	5-100	400	70-620	970	8	37	20	2400×6000	17600	7300×3140×1910
4YK2460	4	57.6	5-100	400	80-680	970	8	45	20	2400×6000	19600	7600×3140×2380
2YK3070	2	39.2	5-100	400	120-680	750	8	22×2	20	3000×7200	21200	7600×4320×1620
3YK3070	3	58.8	5-100	400	180-720	750	8	22×2	20	3000×7200	22400	7800×4320×2120
2YK3072	2	43.2	5-100	400	200-700	750	8	22×2	20	3000×7200	23600	7800×4520×1750
3YK3072	3	64.8	5-100	400	230-800	750	8	22×2	20	3000×7200	25500	8000×4520×2300
