旋风除尘器

【除尘器阻力】：900-1200PA

【处理烟气量】：900M3/H-30000M3/H

【应用范围】：旋风除尘器是除尘装置的一类，处理粉尘，净化空气。

【产品介绍】：旋风除尘器是除尘装置的一类。除尘机理是使含尘气流作旋转运动，借助于离心力将尘粒从气流中分离并捕集于器壁，再借助重力作用使尘粒落入灰

全国24小时销售热线:13526863511

分享到：

产品介绍

旋风除尘器是除尘装置的一类。除尘机理是使含尘气流作旋转运动，借助于离心力将尘粒从气流中分离并捕集于器壁，再借助重力作用使尘粒落入灰斗。旋风除尘器的各个部件都有一定的尺寸比例，每一个比例关系的变动，都能影响旋风除尘器的效率和压力损失，其中除尘器直径、进气口尺寸、排气管直径为主要影响因素。在使用时应注意，当超过某一界限时，有利因素也能转化为不利因素。另外，有的因素对于提高除尘效率有利，但却会增加压力损失，因而对各因素的调整必须兼顾。

产品优势

按照前面轴向速度对流通面积积分的方法，一并计算常规旋风除尘器安装了不同类型减阻杆后下降流量的变化，并将各种情况下不同断面处下降流量占除尘器总处理流量的百分比绘入，为表明上、下行流区过流量的平均值即下降流量与实际上、下地流区过流量差别的大小。可看出各模型的短路流量及下降流量沿除尘器高度的变化。与常规旋风除尘器相比，安装全长减阻杆1#和4#后使短路流量增加但安装非全长减阻杆H1和H2后使短路流量减少。安装1#和4#后下降流量沿流程的变化规律与常规旋风除尘器基本相同，呈线性分布，三条线近科平行下降。但安装H1和H2后，分布呈折线而不是直线，其拐点恰是减阻杆从下向上插入所伸到的断面位置。由此还可以看到，非全长减阻杆使得其伸至断面以上各断面的下降流量增加，下降流量比常规除尘器还大，但接触减阻杆后，下降流量减少很快，至锥体底部达到或低于常规除尘器的量值。

短路流量的减少可提高除尘效率，增大断面的下降流量，又能使含尘空气在除尘器内的停留时间增长，为粉尘创造了更多的分离机会。因此，非全长减阻杆虽然减阻效果不如全长减阻杆，但更有利于提高旋风除尘器的除尘效率。常规旋风除尘器排气芯管入口断面附近存在高达24%的短路流量，这将严重影响整体除尘效果。如何减少这部分短路流量，将是提高效率的一个研究方向。非全长减阻杆减阻效果虽然不如全长减阻杆好，但由于其减小了常规旋风除尘器的短路流量及使断面下降流量增加、使旋风除尘器的除尘效率提高，将更具实际意义。

工作原理

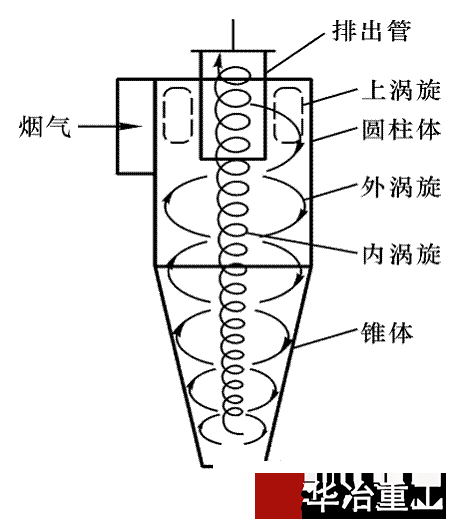

旋风除尘器的工作原理如下图所示，含尘气体从入口导入除尘器的外壳和排气管之间，形成旋转向下的外旋流。悬浮于外旋流的粉尘在离心力的作用下移向器壁，并随外旋流转到除尘器下部，由排尘孔排出。净化后的气体形成上升的内旋流并经过排气管排出。

技术参数

型号规格	单体数（只）	处理烟气量（米3/时）	除尘器阻力
YL型D350	1	900	900-1200PA
YL型D460	1	2000
YL型D560	1	3000
Y型D750	1	6000
YL型D800	1	6500
YL型D1100	1	12000
YL型D1410	1	19500
YL型D1600	1	30000
